Как просверлить перпендикулярное отверстие дрелью?

Приспособление для сверления дрелью под прямым углом

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как изготовить направляющую дрели, которая позволит сверить отверстия под прямым углом. Самоделка изготовлена из фанеры, а направляющие автор сделал из стальных трубок, чтобы вес насадки не был слишком большим. Благодаря такой приспособе можно будет также уверенно сверлить отверстия больших диаметров при помощи коронок. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— стальные стержни;
— фанера;
— резьбовые стержни и гайки;
— столярный клей;
— саморезы;
— эпоксидный клей;
— две пружинки.

Процесс изготовления самоделки:

Шаг первый. Нарезаем детали
Первым делом нарежем все необходимые детали. Если посмотреть на приспособление, можно уведите 3 части, которые одинаковые по своей форме, они имеют форму подковы. Вырезаем эти три части, чтобы они получились одинаковыми, их можно склеить двухсторонним скотчем и отшлифовать все вместе.

После этого сразу намечаем места под отверстия и сверлим их под прямым углом на сверлильном станке. Эти отверстия будут нужны, чтобы можно было установить трубки, которые являются направляющими.
В завершении не забываем вырезать и основание, к нему можно приклеить столярным клеем одну из «подков», изготовленных ранее.

Шаг второй. Центральный блок
Изготавливаем центральный блок, который будет двигаться на направляющих. В центральном блоке будет зажиматься дрель, именно для нее мы и должны сделать хомут. Сверлим отверстие коронкой по диаметру передней части дрели, к которой крепится ручка. В зависимости от формы корпуса дрели, дорабатываем хомут напильниками.

Стягиваться хомут будет при помощи резьбовых стержней и гаек, резьбовые стержни заворачиваем в фанеру на эпоксидном клею. Чтобы хомут можно было раскрутить и достать дрель, автор использует «гайки-барашки».

В завершении понадобится изготовить и установить в подвижный блок линейные подшипники, это своего рода втулки. Такие втулки можно изготовить на токарном станке, каждая втулка сделана из кругляка, через который просверлены отверстия. Можно также использовать и готовые стальные линейные подшипники, которые продаются в Китае. Линейные подшипники вклеиваем хорошим клеем и фиксируем саморезами.

В завершении шага, в качестве дополнительного упора для дрели автор приклеил и прикрутил саморезами треугольную деталь из фанеры.

Шаг третий. Сборка
Собираем конструкцию, для начала устанавливаем стальные трубки в основу, трубки крепятся при помощи саморезов или винтов через отверстия в основании. Далее можно устанавливать среднюю подвижную платформу, у после нее крепим и верхнюю платформу. Трубки внизу и вверху надежно крепим на клею и винтах, чтобы ничего не перекосило.

Убедившись, что центральный блок перемещается легко и ничего не клинит, можно ставить пружины. Сперва автор поставил одну пружину в центре, но ее не хватило, в итоге было принято решение поставить две пружины по бокам, которые стали поднимать платформу уже с равномерным и большим усилием. Пружинки крепим саморезами с шайбами.

Шаг четвертый. Финальные штрихи и испытания
Самоделка почти готова, в завершении в основании нужно высверлить отверстие большого диаметра. Устанавливаем в хомут дрель и, используя коронку большого диаметра, сверлим основание.

Также прикручиваем к основанию ручку из дерева, за которую можно будет крепко удерживать машину. А чтобы дрель не падала вниз, автор сделал фиксатор из проволоки.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как просверлить бетонную стену обычной дрелью

В жизни каждого человека наступает момент, когда необходимо сделать в доме или квартире ремонт. И тогда встает вопрос о переделке пространства: перенос розеток, обновление проводки и сверление иных отверстий для воплощения в жизнь дизайн-проекта помещения.

В процессе выполнения работы применяются самые разные инструменты и дрели. Конечно, клиенты всегда отдают предпочтение более мощным моделям. На рынке представлен большой выбор инструмента, с помощью которого организуются работы.

Принципы выбора

Большинство случаев предполагает использование перфораторов. У этого инструмента в запасе всегда больше мощностей, он позволяет пробивать даже очень толстые стенки. Этим инструментом всегда можно просверлить большие в диаметре области. Его целесообразно применять в следующих ситуациях:

• когда нужно сделать отверстие размером до 10 — 12 мм;
• когда необходимо просверлить много отверстий. При этом размер каждой из них предполагает быть достаточно большим;
• при работе на покрытиях, в которых присутствует пенопласт.

Всем мастерам должно быть известно, что дрели могут классифицироваться согласно их ударных мощностей. Некоторые модели могут использоваться для сверления бетонных покрытий, другие предназначены для использования с определенными насадками. Важно, чтобы сплав, из которого изготавливаются насадки был высокого качества. Высококачественные сплавы — залог того, что дрель долгое время не выйдет из строя.

Все зависит от насадки

Перед началом ремонта необходимо составить небольшую смету по монтажным работам, чтобы понять какая именно оснастка понадобится в процессе.

Все насадки для дрели можно разделить по виду работ:

• для проделывания отверстий;
• для углового сверления;
• упоры для дрели;
• для шлифовки;
• для резки;
• для полировки;
• насадки-миксеры.

А также по виду материала, на котором происходят работы:

• бетон;
• кафель;
• дерево;
• металл.

Немаловажными факторами также являются длина оснастки и сплав, из которого выполнена насадка.

Для каких работ может понадобиться сверление:

• прокладка сантехнических магистралей;
• штробление стен для прокладки электрических кабелей;
• сверление подрозетников;
• мелкие отверстиях для навесных шкафов и полок.

Как ровно сверлить бетон дрелью

Сначала нужно точно знать, что выбрана нужная насадка. Сверлить необходимо всегда при малых оборотах. Обычно, инструмент находится в работе по 10 или 12 минут. В продолжении этого времени гарантировано, что он не перегреется и случайно не сломается. Если сверло инструмента случайно осталось в толще стенки, необходимо аккуратно извлечь его. Нельзя применять силу. Возможно сверло сломается и его осколки останутся в толще стенки. При необходимости от насадки сверло легко отсоединяется.

Дрель нужно удержать строго перпендикулярно поверхности. Если это не соблюдать, есть риск повредить сверло, а иногда и оставить вмятину. Важно также позаботиться, чтобы пыль от сверления не попадала в глаза. Для этого приобретают защитные очки. Можно использовать и перчатки для предотвращения скольжения рук во время технологического процесса. Качественно просверлить поверхность может только человек, имеющий достаточно сильные руки. Потому что процесс требует затраты значительных усилий.

Особенности работы с бетонным покрытием

Сначала выбираем сверло. Если стена сделана из бетона или кирпичной кладки лучше отдать предпочтение победитовым насадкам, так как этот инструмент в месте сверления материал превращает в крошку. Но не подходит для других поверхностей, так например, если сверлить им деревянные доски волокна будут рваться, и отверстие получится неаккуратным.

При сверлении бетонной поверхности надо учитывать, что будет много пыли, поэтому необходимо приготовить пылесос для сбора мусора из отверстия. Это конечно не гарантирует абсолютную чистоту при выполнении работ, но позволяет уменьшить количество грязи.

Перед тем, как начать сверлить необходимо проверить не проходят ли в том месте коммуникации. Повреждение электрической проводки повлечет за собой вливание дополнительных денежных средств в ее восстановление. Предварительно стену нужно прозвонить для этого можно использовать сигнализатор или металлоискатель.

Теперь можно переходить непосредственно к сверлению отверстий в бетонной стене. Для начала намечаем место, где будет будущее отверстие строительным карандашом. Начинаем сверлить на маленькой скорости, это позволит повысить точность работы. После этого увеличиваем скорость. Серло должно входить в поверхность по одним углом для того, чтобы не сбивалось направление сверления и отверстие получилось нужного размера.

Если делается отверстие под дюбель, оно должно быть длиннее самого дюбеля для того, чтобы его можно было установить вровень со стеной и он не выпирал.

Как просверлить кафельную плитку дрелью

Керамические поверхности зарекомендовали себя как особенно хрупкие покрытия. Исход сверления в таких зонах определяется качеством укладки самой плитки. Если мастер, производящий работы, не допускал ошибок во время монтажных работ, то и процесс сверления должен пройти без помех. Под грамотной укладкой понимается такая, при которой между стеной и покрытием не образуются пустые зоны. Если между кафелем и стеной имеются пустоты, то плитка может лопнуть или отколоться во время сверления.

Начинаем с выбора сверла. Есть специализированные насадки для керамики и стекла, но можно использовать и оснастку по бетону с победитовом напылением. Важно, чтобы сверло по бетону было достаточно новое, иначе оно будет скользить по плитке и царапать основание, что приведет к порче кладки.

Процесс сверления кафеля должен проходит на небольших оборотах, чтобы не допустить сколов глазурного покрытия декоративной поверхности. После того, как просверлили керамику меняем сверло, если используете сверло по керамике, проделываем отверстие в стене.

Как сверлить дрелью деревянные поверхности

Древесины самый легкий для сверления материал. Но есть и некие особенности технологического процесса, которые нужно обязательно соблюдать, чтобы не испортить не поверхность и чтобы не сломать оборудование. Скоростные параметры зависят от типа древесного покрытия. Рыхлые образцы поддаются сверлению легко. Можно выделить следующие виды оснастки по дереву:

• плоские или перьевые;
• витые, они же односпиральные;
• коронки, также называются кольцевыми сверлами;
• цилиндрические насадки типа Форстнера.

Выбираем сверло. Как правило, для маленьких отверстий (менее 1,2 см) используют оснастку по металлу, если нужен больший диаметр придется раскошелиться на специализированное сверло по древесине.

Для больших отверстий необходимо применять кольцевые коронки. Для сверления глухих зон отлично подойдут коронки типа Форстнера.

Особенное внимание необходимо уделить сверлению бруса. Несмотря на то, что он очень удобно фиксируется, его толщина часто становится негативным фактором, осложняющим работу. Если брус стандартного размера, то, обычно, берут сверла до 25 мм. Процесс сверления всегда проходит на маленьких оборотах.

Как сверлить кирпичную стену

Сверлить кирпич дрелью — несложный процесс. Для работы используется дрель ударного типа. Если сверление безударное, то процесс сверления может затянуться надолго. Очень важно, чтобы инструмент работал на больших мощностях. Важны и количественные показатели оборотов в минуту. Показатели более 2 000 оборотов считаются самыми приемлемыми.

Конечно, для исполнения более качественной работы применяют перфоратор. Если его под рукой нет, то используют дрели больших мощностей. Чтобы просверлить дыру не нужно каких — то особых знаний. Главное, соблюдать ряд несложных рекомендаций, о которых говорилось выше. Иногда можно наткнуться на пережженный камень. Образовать в нем полость будет достаточно трудно. Определяют такой кирпич по пыли, образующейся во время работы. Она становится ярко-выраженного черного оттенка.

Для образования отверстий в пережженных породах, нужно включить дрель на небольшие обороты и поставить ударную функцию. На инструмент необходимо давить очень сильно, чтобы ударная функция сработала правильно. Важно также во время работы следить, чтобы сверло не перегревалось. Сильно перегретое сверло способствует тому, что края сверла быстро изнашиваются. Для подобных целей чаще всего применяется сверло с алмазным покрытием. Таким образом сцепление получается наиболее эффективное. Это приводит к значительной экономии физических сил и электроэнергии.

Иногда возникают ситуации, когда проделанное отверстие нужно сделать значительного диаметра. К примеру, это может быть вентиляционный выход. Такие работы очень сложно будет организовать обычным инструментом. Понадобиться мощное оборудование и коронки большого размера.

Работы с большими диаметрами

Вначале работ намечают зону, на которой должно быть образовано отверстие. Здесь важно соблюдать размерность. Когда диаметр отверстия 100 мм, то окружность необходимо нарисовать примерно на 20 мм. Это характерно для тех ситуаций, когда бур отклоняется от рабочей окружности. Даже небольшой сдвиг сможет навредить поверхности, если не учесть это с самого начала. Нужно проследить, чтобы бур прошел насквозь стены. Только в подобной ситуации можно быть уверенным, что дыра будет проделана правильно.

Как правильно сверлить стены дрелью

Если встает такой вопрос, то скорее всего идет речь о том, как именно нужно держать инструмент в руках, чтобы не получилось отверстия слишком большого размера. Если нужно сделать отверстие под углом, то нужно воспользоваться специальными насадками на дрель. Для фиксации инструмента на поверхности можно приобрести насадку-упор, это позволит сверлить более точно и сверло не будет уходить в другое направление.

Техника безопасности

Соблюдение этих правил гарантирует, что работы будут успешно проведены без вреда здоровью человека. Перед любой работой важно осматривать поверхность. Если просверливаться будет небольшой элемент, то скорее всего, его нужно будет закрепить в специальных тисках. К примеру, если речь идет о брусе. Никогда нельзя помещать рабочий элемент в плохо фиксированном шпинделе.

На спецодежде работника не должно быть никаких свисающих концов. Рубашка, обычно, заправляется в брюки. Ни в коем случае нельзя очищать одежду во время проведения работ, это может привести к серьезным последствиям. Мастера используют защитные очки – маски для защиты кожных покровов лица и глаз.

Чтобы во время работы инструмент не выскальзывал из рук, необходимо надевать перчатки. Если дрель массивная, то лучше всего проводить работы в резиновых перчатках. Они не только способствуют тому, чтобы инструмент не выскальзывал из рук, но и предотвращают различные травмы кожных покровов кистей рук.

Обязательно держите инструмент двумя руками. Не проводите работы стоя на лестнице и других плохо закрепленных поверхностях. Не используйте тупую оснастку, это приводит к увеличение времени проведения строительных работ. Не вставляйте и не удаляйте сверло с помощью разводного ключа — это приводит к порче патрона и инструмента. Не работайте дрелью во снега или дождя, даже мелкого — это может привести к замыканию и удару током.

Какие бы работы не нужно было проводить при помощи дрели, важно помнить, что качество выполняемых работ напрямую зависит от учета особенностей сверления. Главное — верить в свои силы и не сбиваться с намеченного плана работ.

Маленькое устройство, решившее большую проблему

Точное сверление. Даже без разметки. Даже неподходящим сверлом. И даже дрелью с биением патрона. И все это быстро. Около 200 отверстий я просверлил, и ни одно из них не оказалось дыркой. Как такое возможно? Сейчас расскажу.

Однажды я купил шкаф в Икее. Как любят шведы, продавался он в картонной коробке, в виде стопочки досок и пакетика с фурнитурой. Быстренько его собрав, я решил, что эти доски мало чем отличаются от мебельного щита из Леруа Мерлен, только нарезаны по нужному размеру и просверлены отверстия под крепеж — а цена выше в несколько раз. При этом нарезать листовой материал можно в том же Леруа почти за спасибо.

Потом мы делали ремонт и долго не могли решить, куда пристроить стиральную машину. В ванной ей не хватало места, кухню хотелось освободить для более важных вещей, в прихожей она не смотрелась… Вот если б спрятать ее в тумбу, это решило бы проблему. Но где взять тумбу с внутренним размером 60 см? Готовой нигде не продается, и я решил смастерить ее сам. Тот первый опыт был не вполне удачный. Тумба собиралась на эксцентриковых стяжках и конфирматах (это такие шурупы для дсп). Для эксцентриковой стяжки нужно просверлить два отверстия в перпендикулярных плоскостях с пересекающимися осями. Пару раз я промахнулся со сверлением, отверстия пришлось рассверливать, чтобы все совпало, а, стало быть, появились люфты. Одно отверстие и вовсе вышло сквозным, чуть пол не просверлил. Тумбу я конечно собрал, но появилось понимание, что не все так просто. А тумба при отжиме машинкой подпрыгивает и дребезжит.

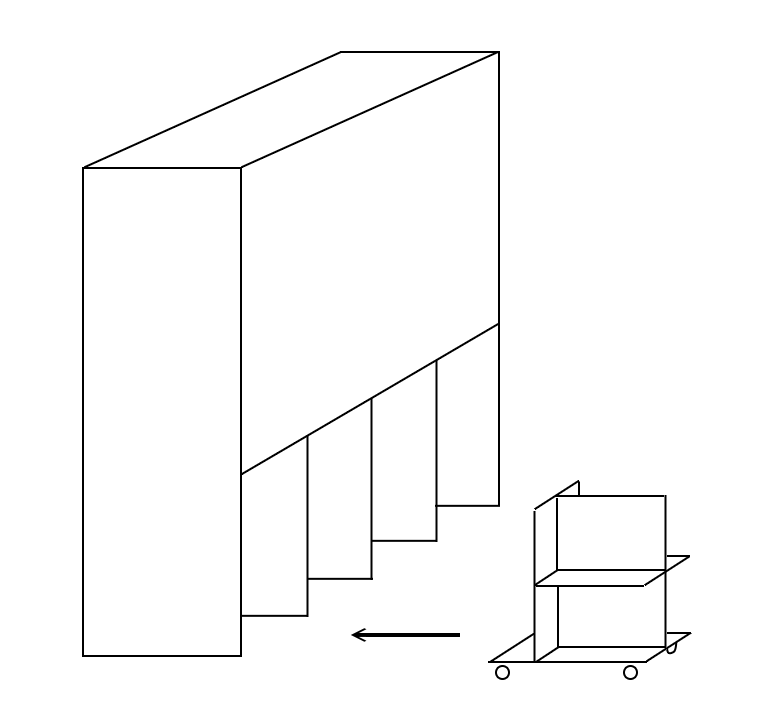

И тут грянул новый ремонт. На этот раз требовалось соорудить мега-шкаф. Он должен быть широким (более 2 м.) глубоким (76 см. в глубину), сделан должен быть из березовой фанеры 21мм, и самое главное — нижняя часть не должна иметь цоколь. Идея состоит в том, чтобы в нижнюю секцию шкафа вкатывались тумбы на колесиках. Это здорово упрощает загрузку вещей в такой глубокий шкаф. Позволяет быстро выкатить, скажем, тумбу с инструментами и прикатить ее к месту ремонта. Или тумбу с книгами к письменному столу. И не бегать за каждой мелочью в шкаф. Вот примерно так это должно выглядеть:

(дверцы и ящички/полочки условно не нарисованы, но они будут)

Конечно, такие ноги мигом разъедутся без крепления к единому основанию, и шкаф рухнет. Чтобы этого не произошло, шкаф монтируется на несущую стену дома, всю нагрузку несет она. Это снимает вопрос задней стенки. Это позволит при необходимости заменить напольное покрытие, не вытаскивая шкаф из комнаты. Просто выкатываем тумбы, снимаем нижнюю часть перегородок, а остальной шкаф продолжает висеть на стене.

Все эти мои хотелки, все вместе и каждая по отдельности, отпугивали потенциальных изготовителей шкафа. Фирм, изготавливающих мебель полно, но почти все гонят шкафы из дсп 16 мм, глубиной 600, все по более-менее стандартным чертежам, а заказчику позволительно лишь выбрать цвет дсп и узор на створке. Так стало ясно, что всю работу предстоит сделать мне самому. Но старая травма с тумбой под стиралку давала о себе знать, и на этот раз я решил не оставить себе шансов на ошибку. Базовые элементы крепежа всей конструкции — двойная эксцентриковая стяжка и винт с бочкообразной гайкой. А это значит, что сверлить придется много и сверлить нужно точно. Поэтому был приобретен герой моего обзора: кондуктор для сверления под эксцентриковую стяжку.

Кондукторов для сверления торца доски много. Есть параллелограммного типа, есть такие типа рогатки (долго объяснять, своей фотки у меня нет, а чужие прикладывать к обзору тут не разрешают, так что найдете в интернете, если надо), в общем выбор большой. Но кондуктор, который позволял бы сверлить сразу два отверстия именно под стяжку, я нашел только этот. Посмотрим, что же мне прислали:

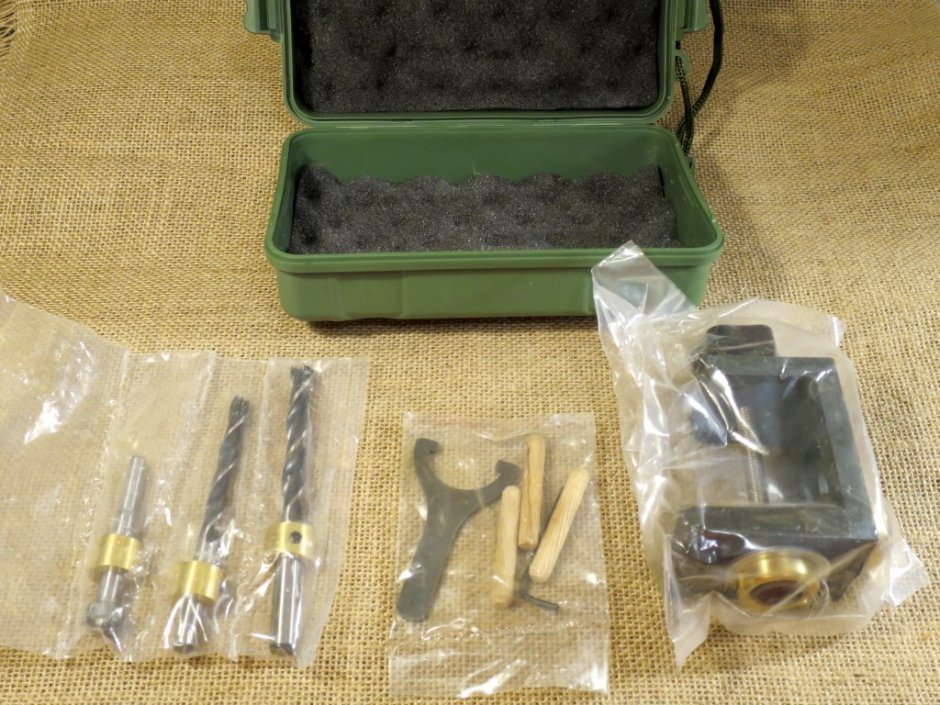

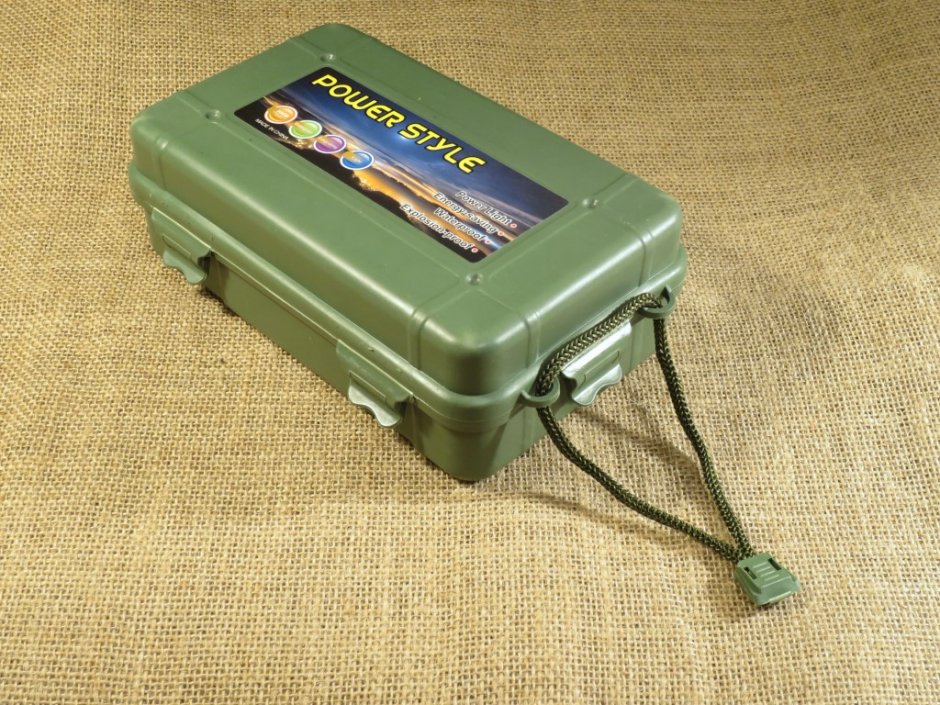

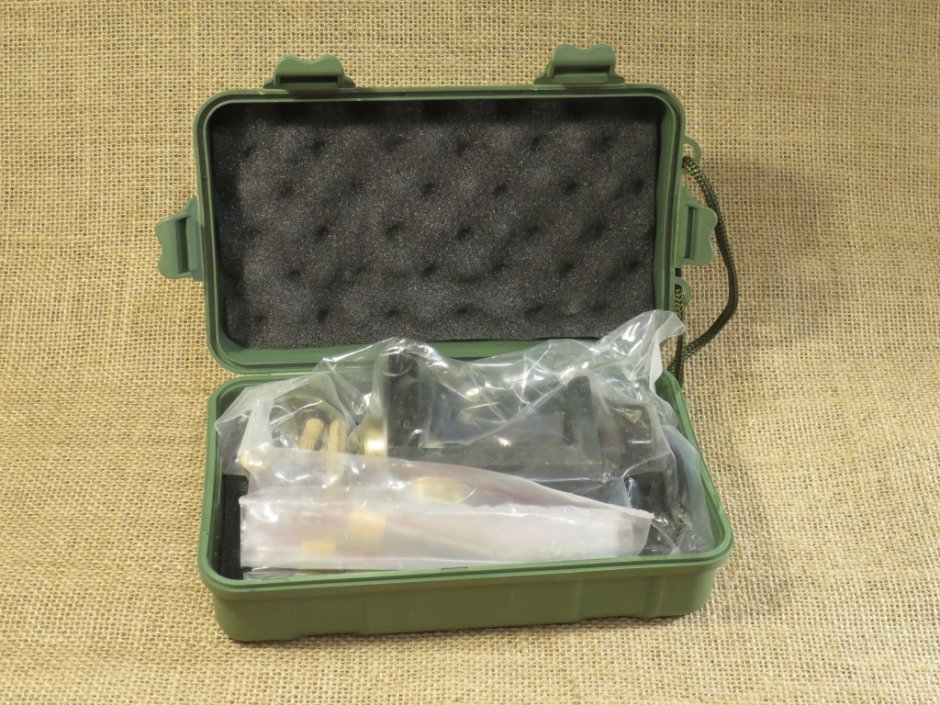

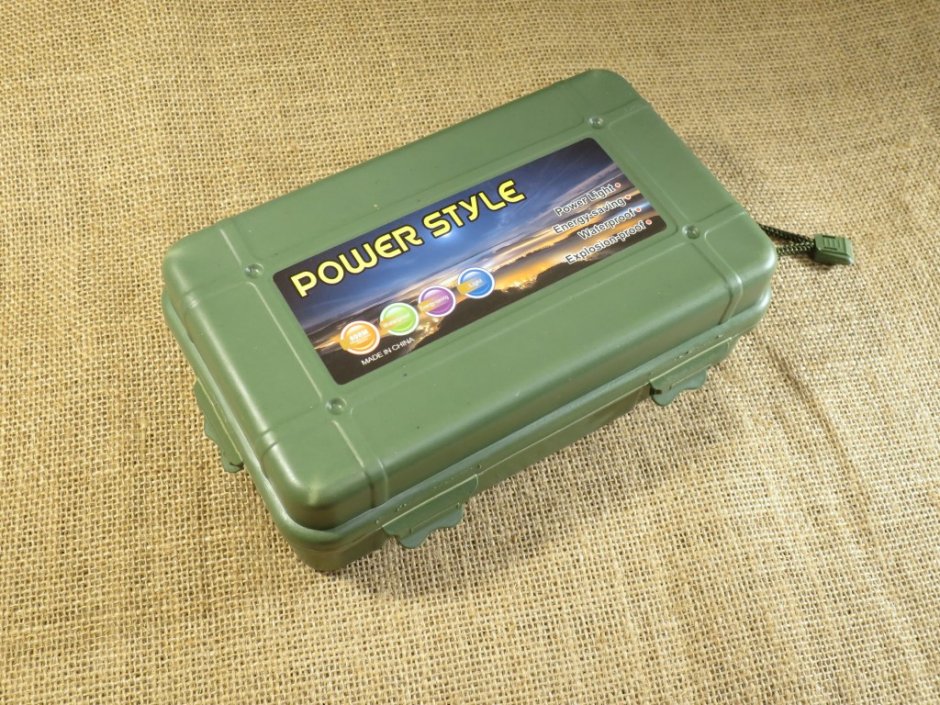

Жесткий пластиковый кофр, внутри поролоновая подкладка и инструменты в пакетиках.

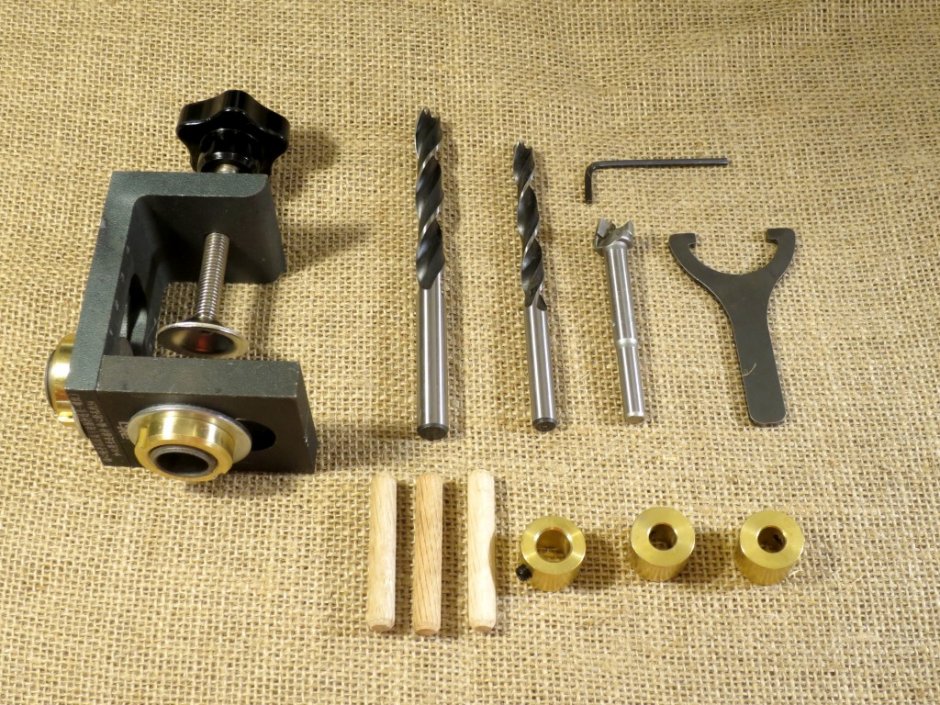

Два сверла по дереву на 8 и на 10 мм, одно сверло форстнера на 15 мм, ограничительные муфты для них, несколько шкантов, ключ для гаек, шестигранный ключ для фиксации ограничительных муфт, и собственно сам прибор.

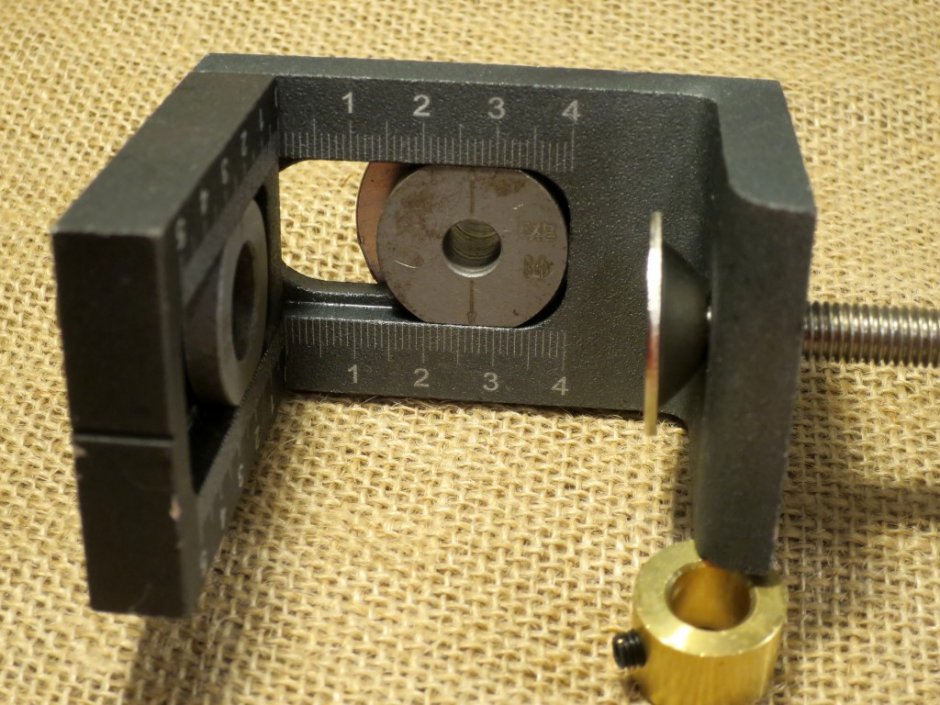

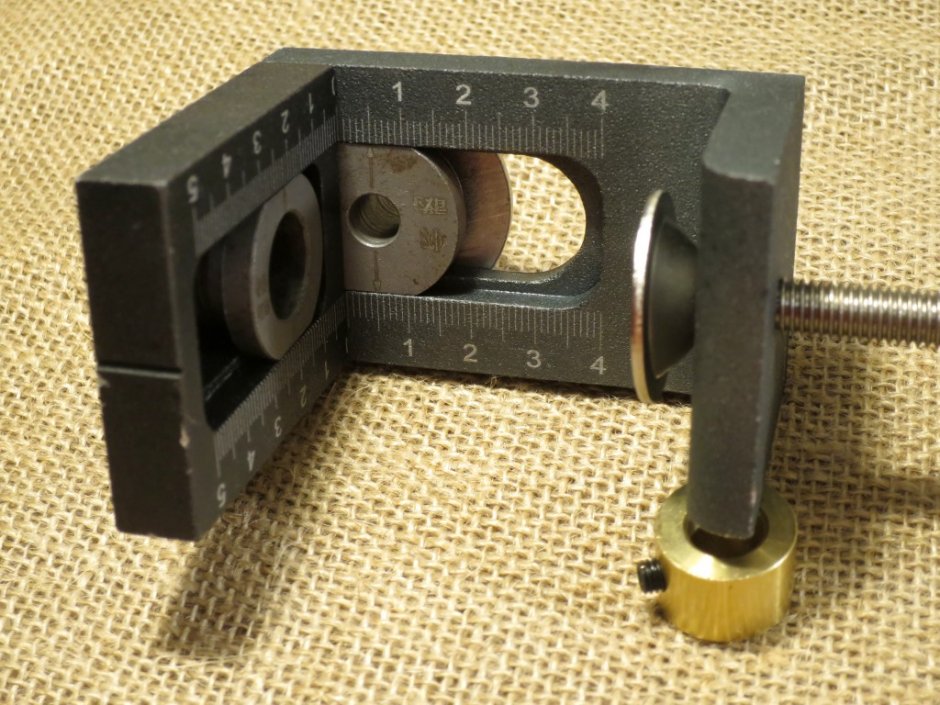

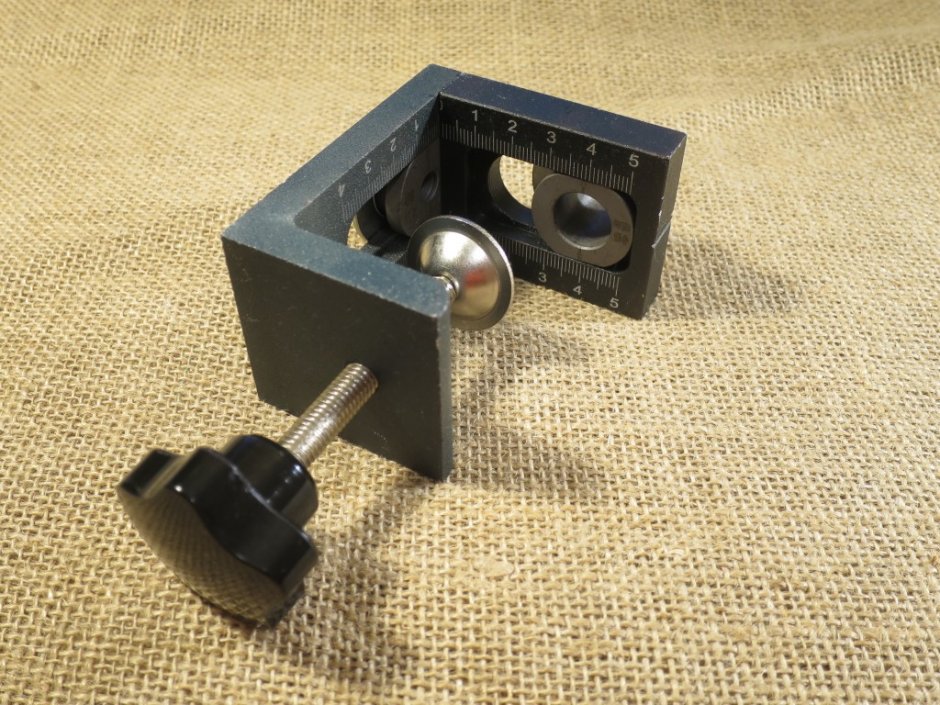

Вот он. Штука довольно увесистая, из литого металла, скорее всего чугуна. Фиксируется на доске винтовым зажимом. На дешевых струбцинах тарелка держится за счет развальцовки винта, со временем она отваливается или продавливается, винт начинает царапать доску. Здесь такого не произойдет. Тарелка из толстой стали, она гладкая и ровная, фиксируется винтом. Время показало, что ей можно зажимать даже окрашенную доску из мягкого дерева, следов не остается.

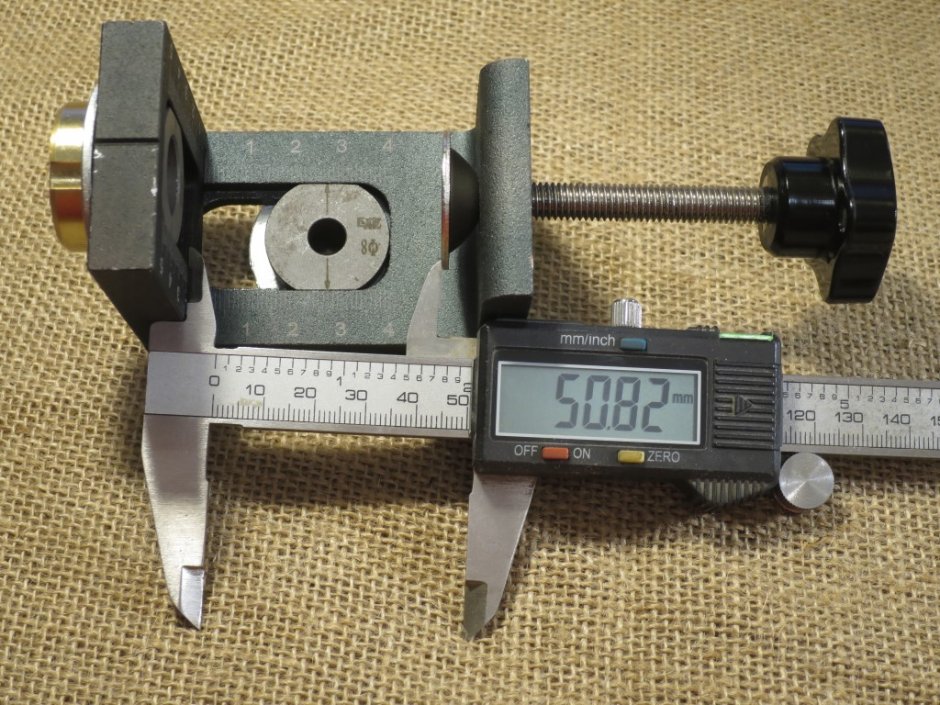

Максимальная толщина зажимаемой доски порядка 50 мм.

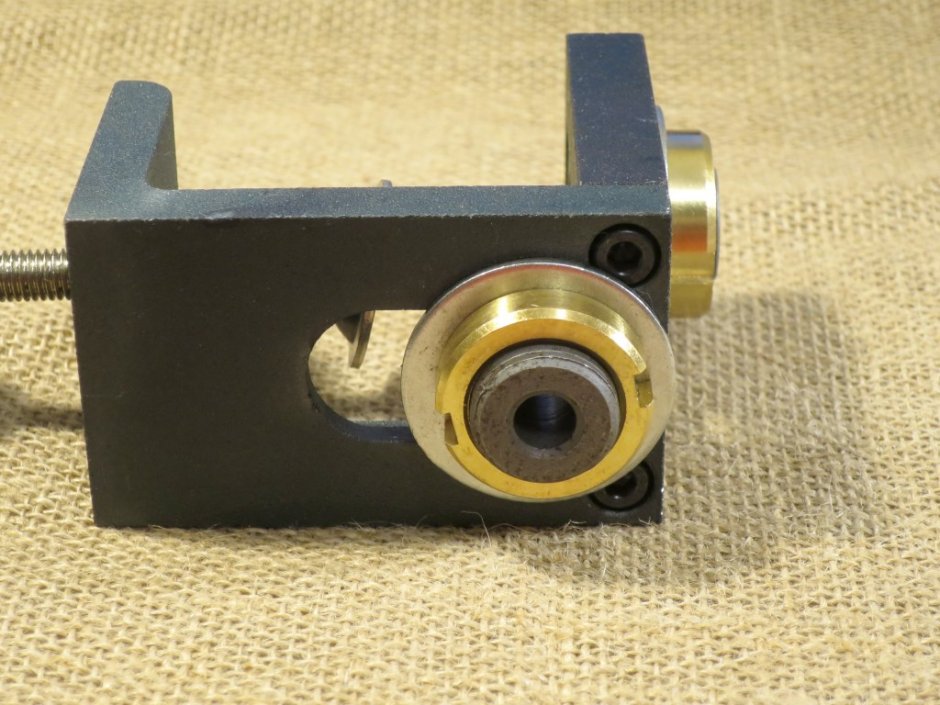

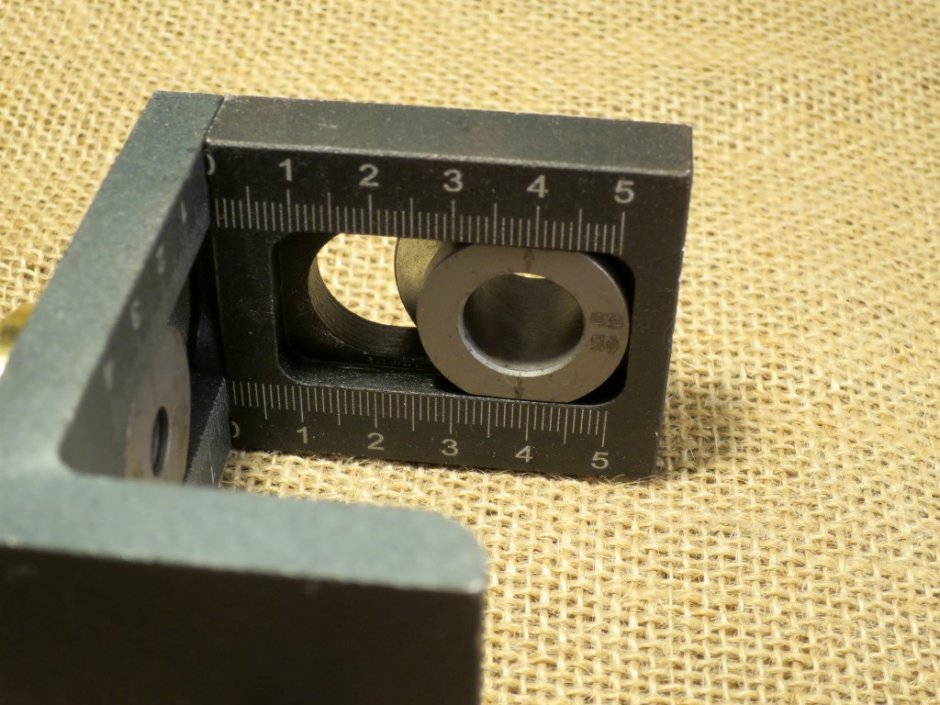

В прорезях корпуса перемещаются и фиксируются гайками две втулки. Одна для сверления 8 мм, со стороны торца доски.

Минимальный отступ оси сверлимого отверстия от поверхности доски — 5 мм.

Максимальный — 37 мм.

Шкала на раме выполнена гравировкой, т.е. не сотрется со временем.

Торец втулок немного утоплен в корпус кондуктора, буквально на долю миллиметра. Это дает возможность перемещать втулку даже когда струбцина зажимает доску. Разумеется, для этого надо ослабить фиксирующую гайку.

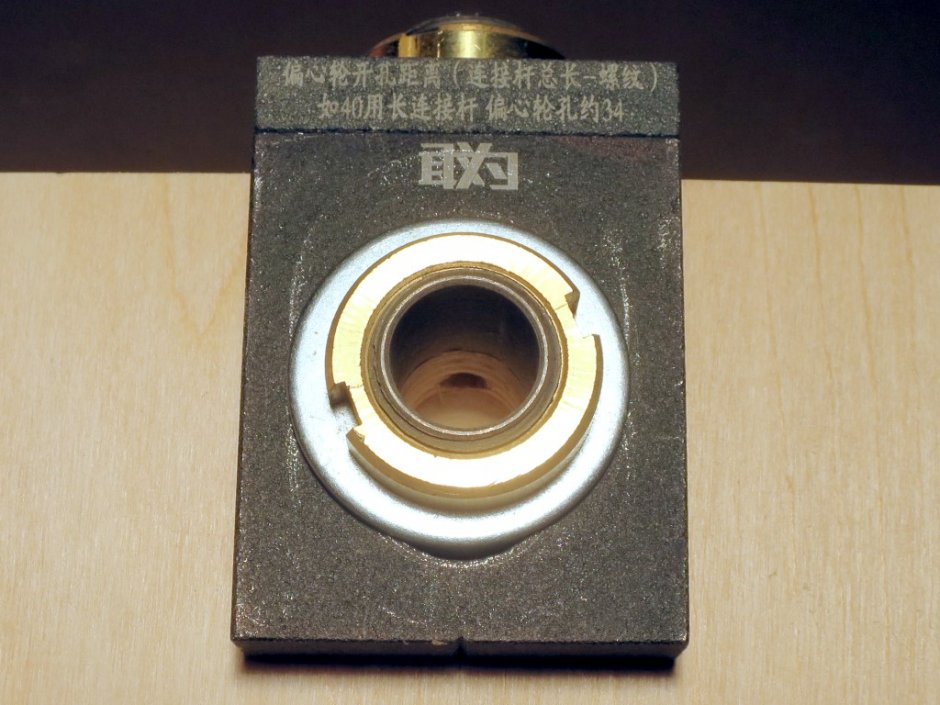

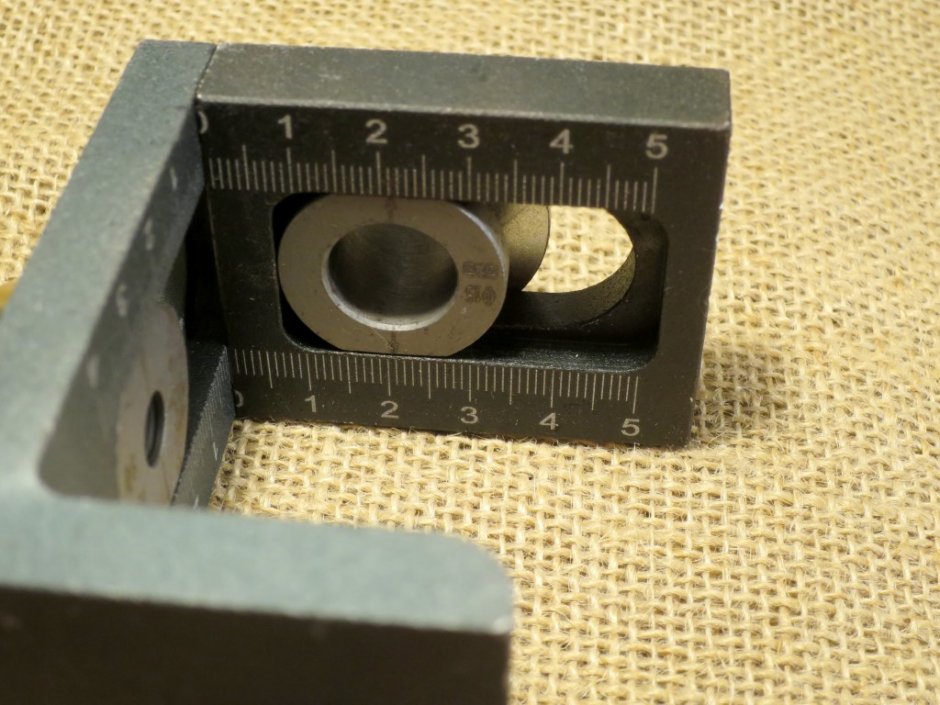

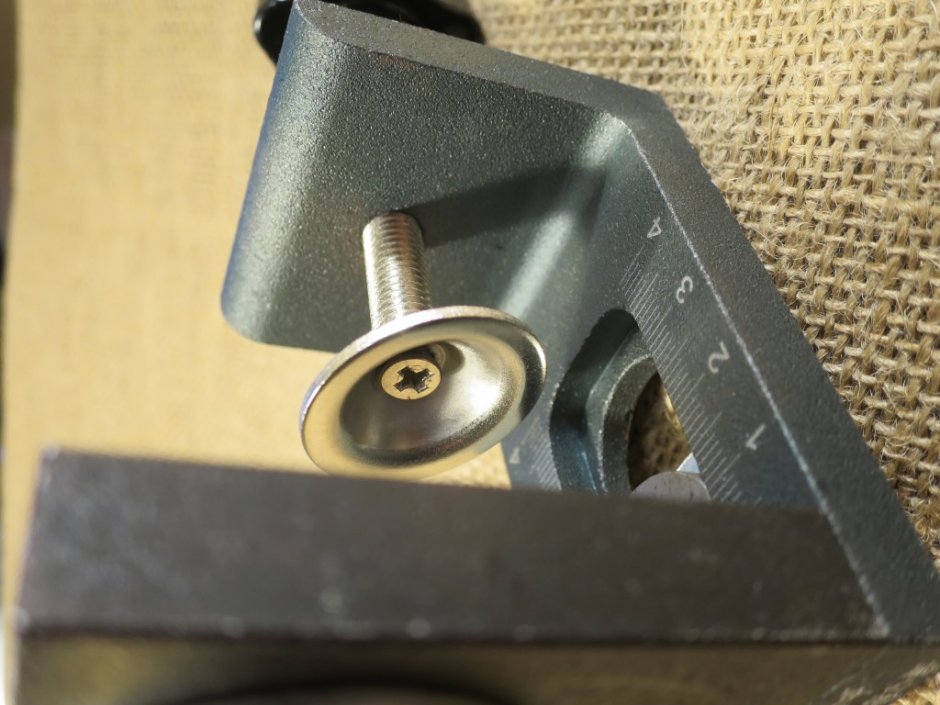

На другой плоскости кондуктора выполнена точно такая же прорезь для втулки под сверление на 15 мм.

Минимальное расстояние от торца доски до оси сверления — 21 мм. Можно и меньше сделать, просто установив струбцину не вплотную к краю доски.

Максимальное расстояние — 39 мм.

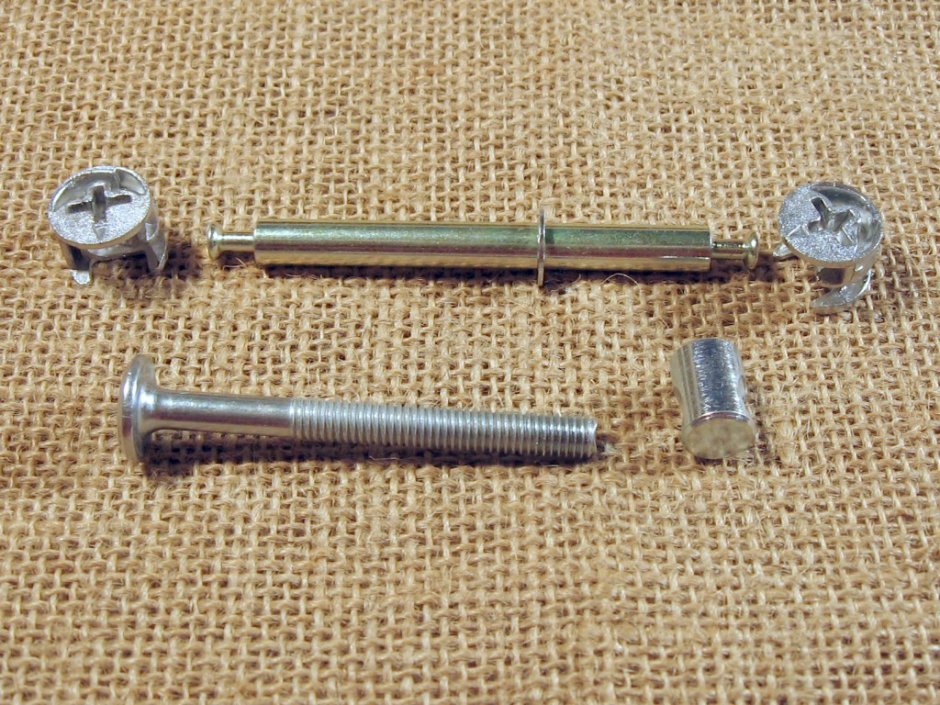

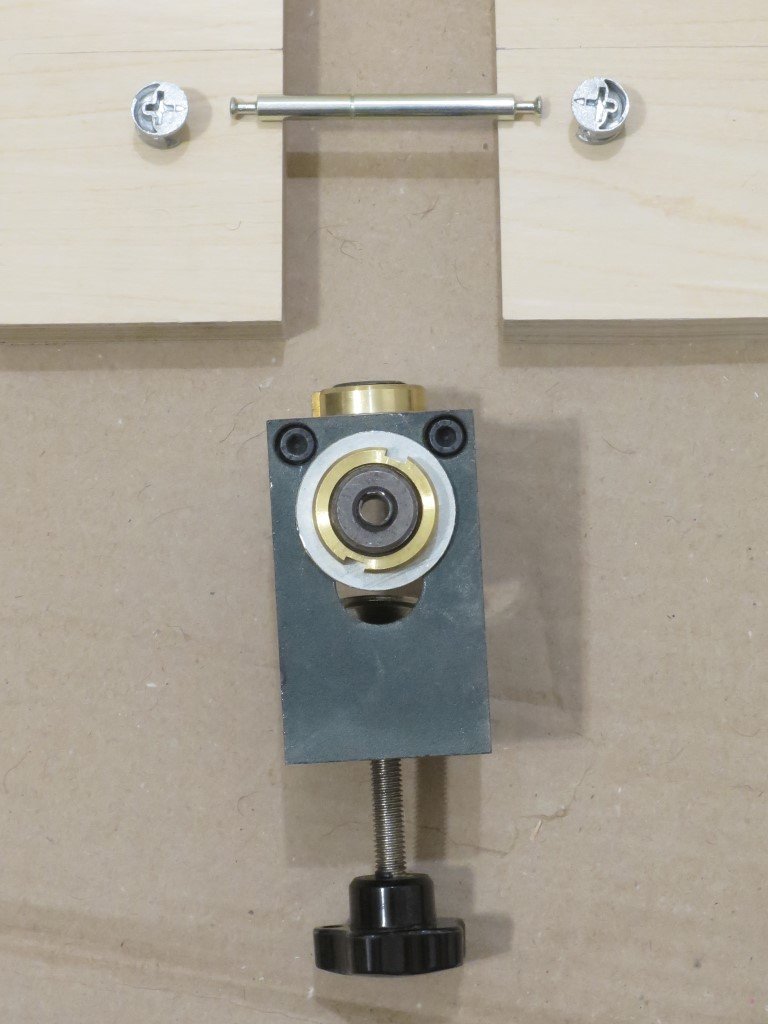

Ну что ж, приступим к испытаниям девайса. Перво-наперво, попробуем установить двойную эксцентриковую стяжку. Она позволяет соединять фанеру почти незаметно. Кроме того, с ними можно сделать и крестообразные соединения листов фанеры. Вот как выглядит стяжка:

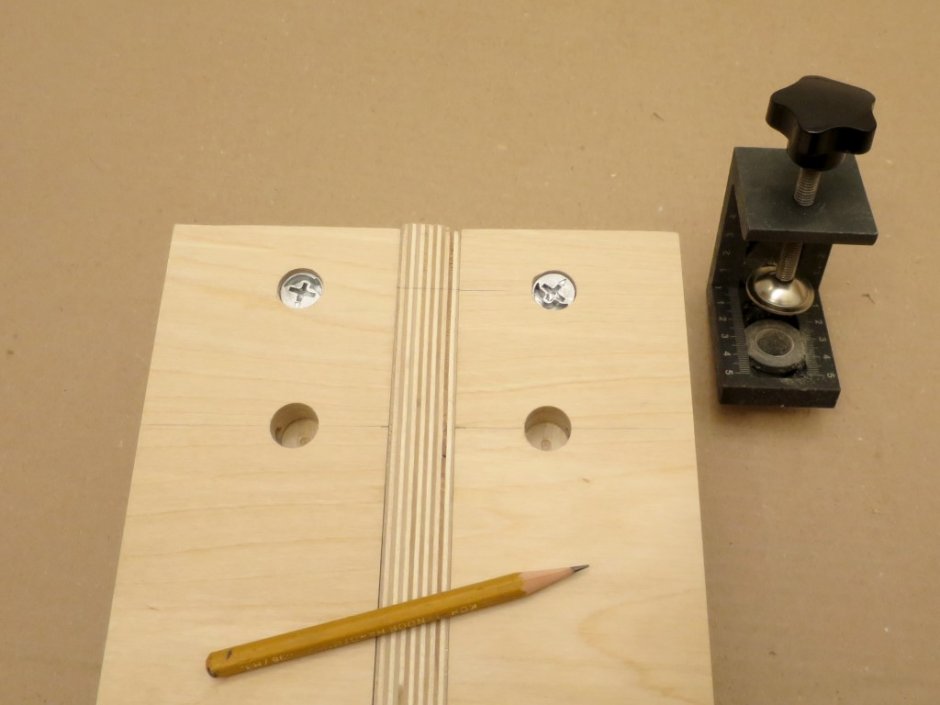

Вставляем эксцентрики в отверстия на поверхности доски, вставляем штифт в отверстие на торце, соединяем торец к торцу, поворачиваем эксцентрики так, чтобы они захватили концы штифтов, подтягиваем, готово!

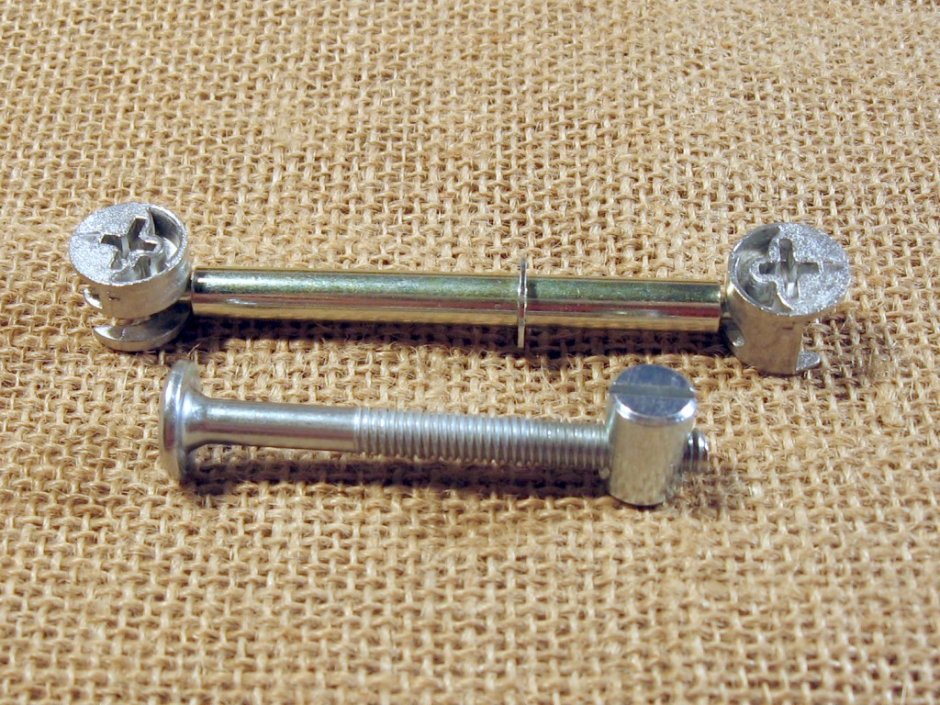

Винты с бочками — для Т-образных соединений. Сверлим 10 мм на одной доске, 7 мм с ее торца и на поверхности другой, вставляем в одно отверстие бочонок, в другое винт, соединяем, закручиваем, все.

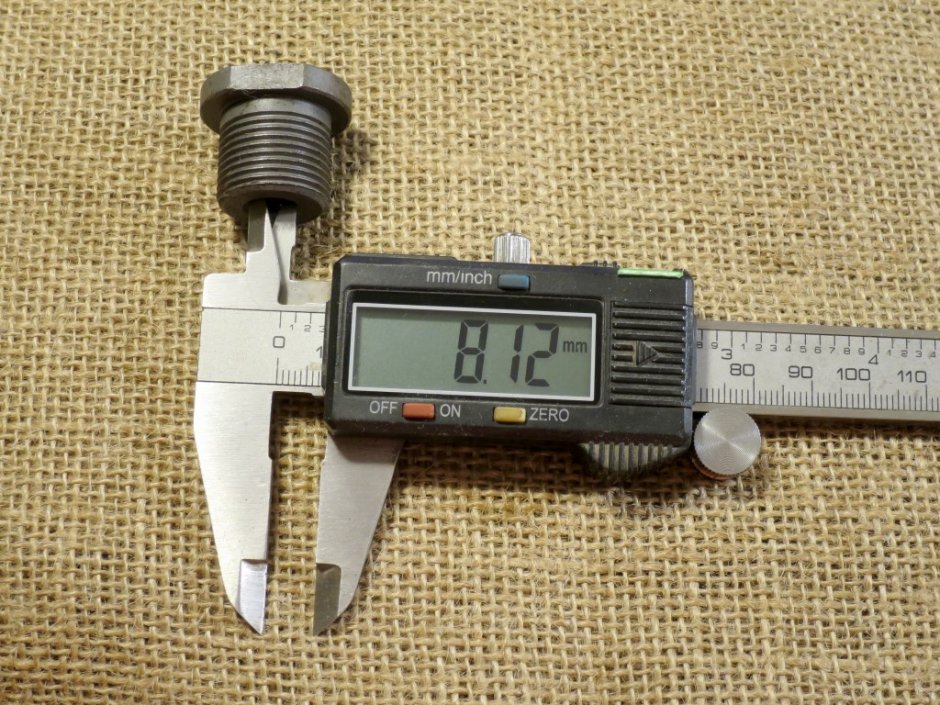

Да, но как просверлить 7 мм? Втулка идеально соответствует сверлу 8 мм, сверло на 7 в ней болтается. У меня под рукой оказался переходник для фрез с 1/4 дюйма на 8 мм. А 1/4 дюйма — это 6,35 мм. Уже что-то. Вот этот переходник.

Стоит 100 с чем-то рублей.

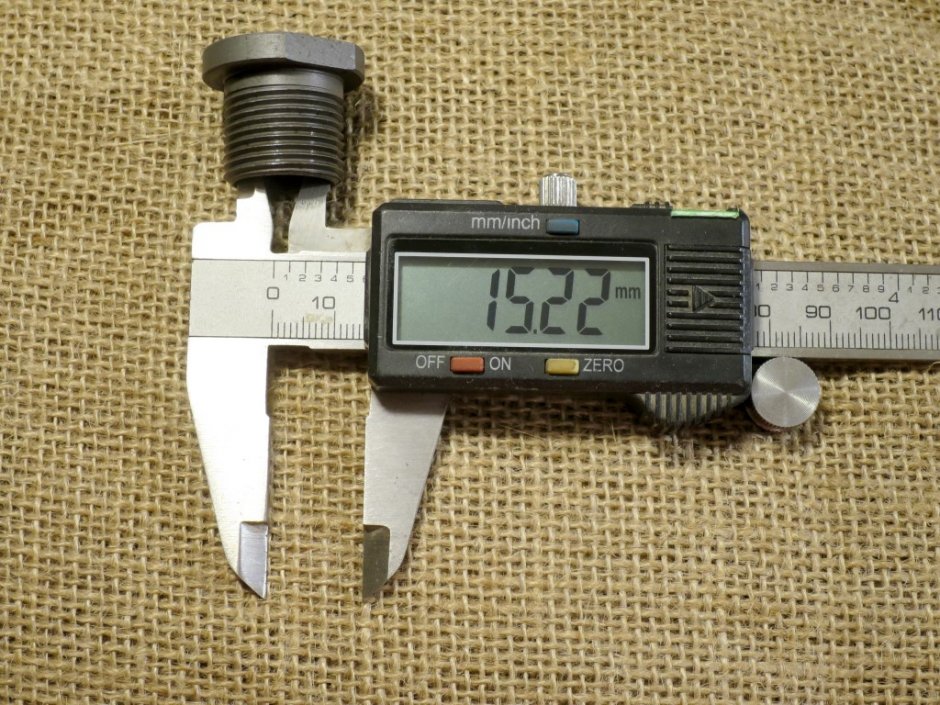

Он из каленой стали, встает плотно во втулку 8 мм и в него практически без зазора входит сверло 6,45 мм. Это сверло для сверления отверстий для резьбы М8.

Ну а потом рассверлить 6,45 до 7 — дело техники. Если совсем уж не наваливаться на дрель, отверстие рассверлится точно по оси прежнего.

Вот такой комбинацией я и стал пользоваться. Конечно, проще было бы сверлить на 8. Но мне не хотелось добавлять лишние люфты. В угоду простоты частичной разборки шкафа мне пришлось отказаться от шкантов, и эти штифты, которые, вообще говоря, должны работать только на растяжение, у меня будут нагружены еще и на срез.

Чтоб набить руку, я начал с обрезков фанеры. Попробовал соединить три кусочка буквой Т.

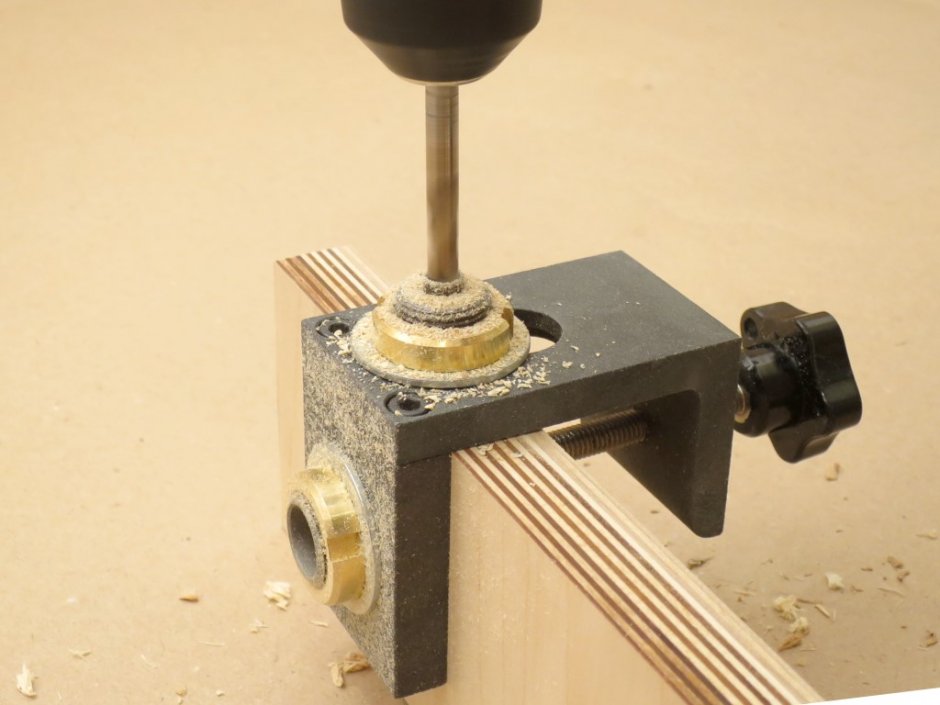

Сперва сверлим сверлом форстнера с поверхности, чтобы потом легче отводилась стружка из более глубокого торцевого отверстия.

Потом сверлим с торца.

Повторяем все то же самое со второй дощечкой.

Вот что получилось:

Наконец, сверлим насквозь центральную дощечку. Собираем:

Как видите, получилось у меня только со второго раза. С первого я ошибся с размером и просверлил отверстия под эксцентрики слишком близко. Они при самой тугой затяжке не обеспечивали достаточного сжатия досок.

Края всех отверстий аккуратные. Теперь этим сверлом форстнера я проделал уже более 60 отверстий.

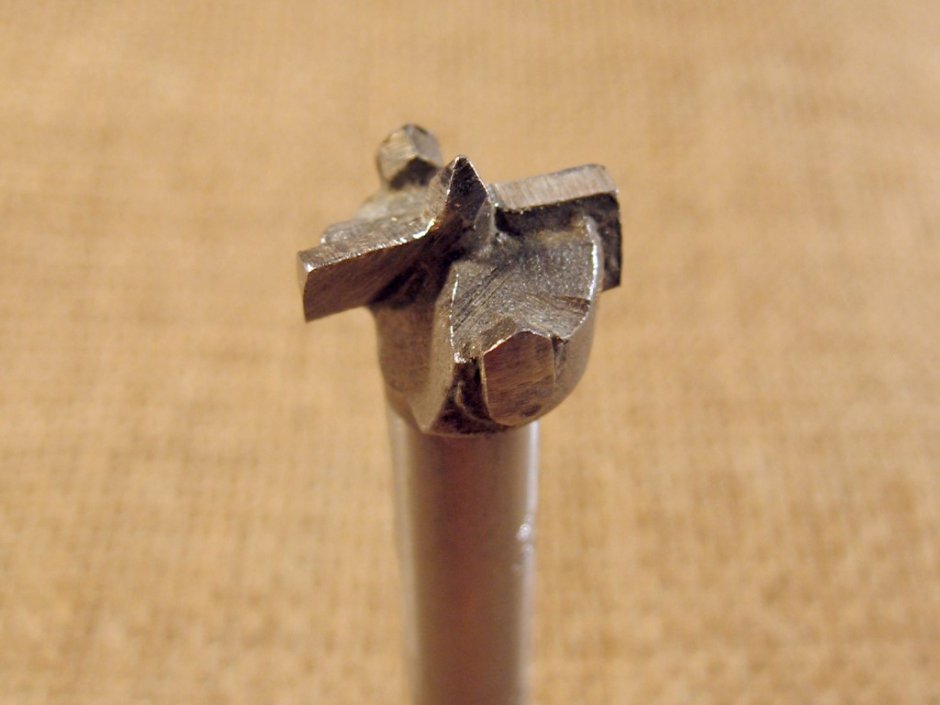

Сверло поизносилось, конечно, но и теперь деревянные волокна не рвет.

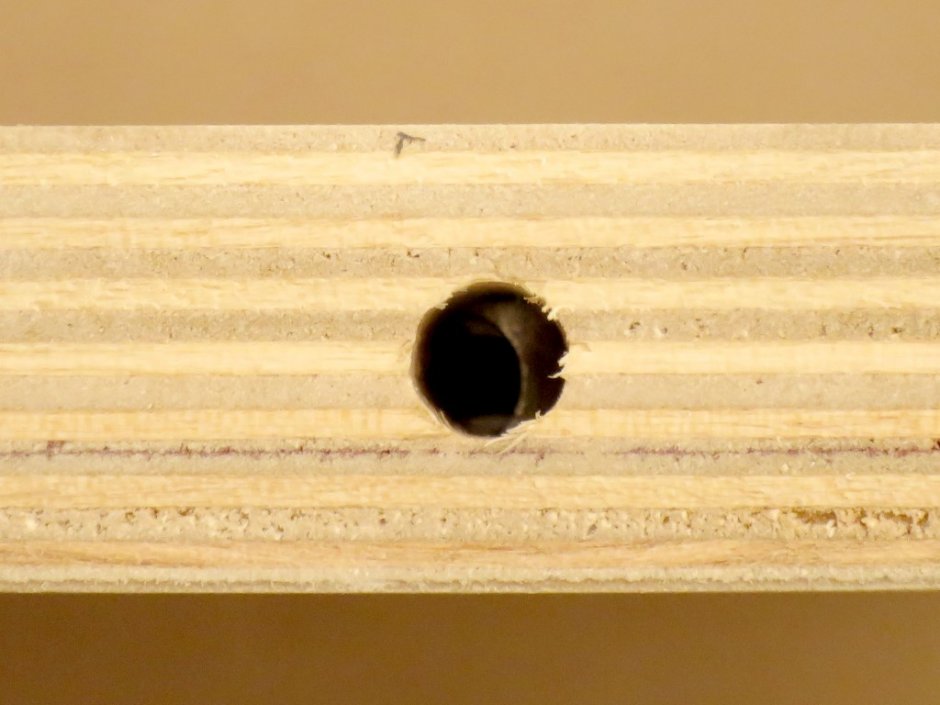

Вот одно из последних отверстий:

Я сверлил и уже покрашенную фанеру, края ровные.

Отверстия с торца тоже получаются отличные. Вот виден в глубине установленный эксцентрик.

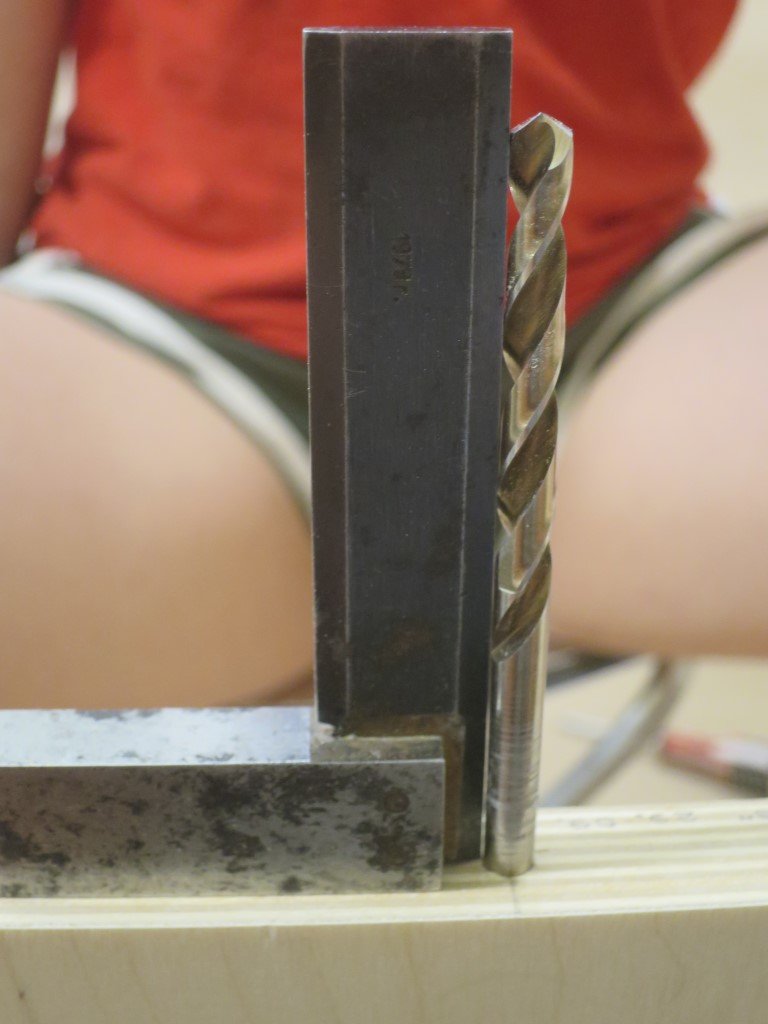

Самое главное — отверстия получаются неизменно соосные. Я вставил сверло и приложил ГОСТовский уголок:

В другой плоскости:

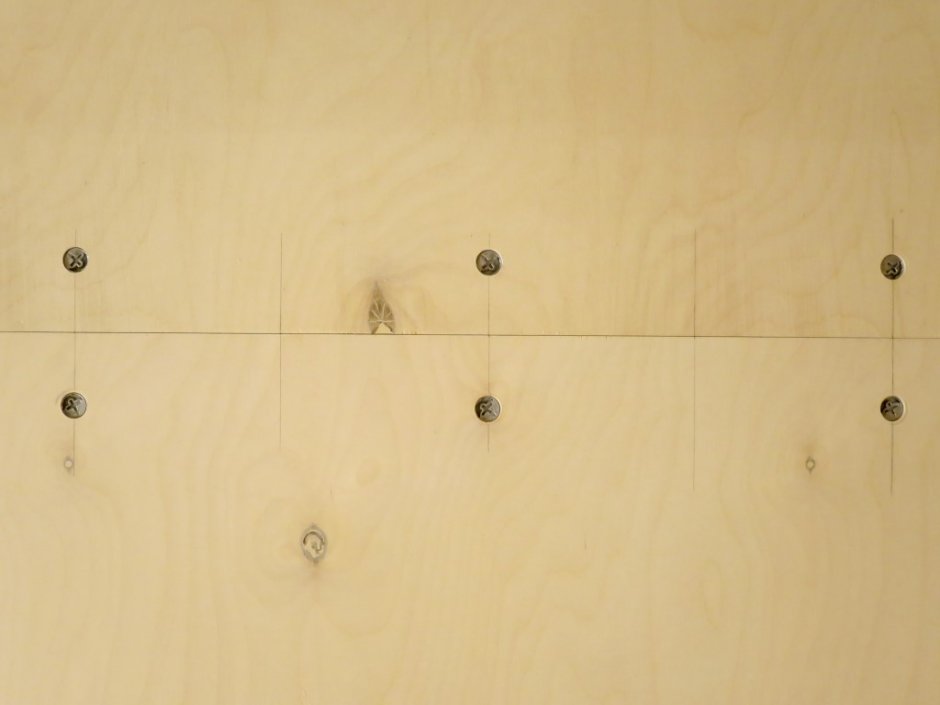

И вот что получилось в результате:

Думаю, это самый критически важный кондуктор для изготовления корпусной мебели. Он поможет не только сделать отверстия под эксцентриковый крепеж, но и под бочки, конфирматы, шканты, т.е. всю ту работу, для которой, вообще говоря, предназначен самоцентрирующийся кондуктор. Но у этого больше функционал за счет сверления второго отверстия. Так что если вы не профессионал, и работаете не на поточном производстве, но этот кондуктор для вас. Все остальное, что мне понадобится – вырезание отверстий под петли и ручки, в принципе можно сделать вообще без кондуктора.

Сейчас стоит что-то около 2700, там скидка.

Самоделкино

Я бы хотел рассказать о очень просто, но в то же время весьма эффективном способе, как можно сверлить обычной дрелью или шуруповертом под углом 90˚ без каких либо дополнительных приспособлений.

Да и к слову, всем тем, кому данный способ покажется фантастикой, в конце публикации будет видео с этим, и еще одним простым способом сверления под прямым углом.

Кто хоть раз пытался дрелью или шуруповертом просверлить отверстие точно под прямым углом (90˚), то знает, что на глаз это сделать невозможно.

Конечно же, для этого можно использовать дешевые приспособления для дрели, но чаще под рукой бывает только шуруповерт, который в такое приспособление просто не встает. Нужно искать дрель, вставлять ее в специальную приспособу, а все это потеря драгоценного времени.

Да и просто давайте рассмотрим тот вариант, что под рукой нет ни сверлильного станка, ни приспособления для сверления, один только шуруповерт, такое ведь часто может быть вне стен мастерской.

Что же нам понадобится? Обычное зеркало небольшого размера.

Если вы хотите просверлить прямой угол таким способом, прежде придется немного повозится и набить руку, но зато потом вы сможете удивлять своих друзей и знакомых чуть ли не фокусом. Кстати помимо зеркала можно использовать компакт диск (такие еще есть в природе?), или еще, что то еще от чего сверло будет отражаться. Вся фишка в том, что бы сверло и его отражение в зеркале выстроились в прямую линию.

Ну, а теперь просто сверлим, стараясь не нарушать эту самую прямую линию. Проверим результат?

Предупрежу сразу, прежде чем писать гневные отзывы, попробуйте несколько раз, способ рабочий.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Нестандартный журнальный столик своими руками

Посмотрите, какую я нашла отличную идею! Очень понравился нестандартный журнальный столик. Когда он не нужен, его прекрасно можно будет спрятать под диваном, вернее рядышком с диваном) Может привлечем наших сильных мужских половинок к творчеству? Там ведь и делать-то нечего) Понадобятся доски и самые простые инструменты. Если дома нет пилы, можно пойти в строительный магазин или цех с готовыми нужными нам размерами, там, я думаю, нам не откажут и отпилят все, как нужно. Столик можно будет использовать для ноутбука или перекуса-кофепития у телевизора.

Скажу вам по секрету, диванчик мне понравился еще больше, гораздо больше столика)))

Источник фотографий running-w-scissors.com

А вот и чертеж столика с размерами деталей. Размеры здесь указаны в дюймах, умножьте на 2,5 и получите в родных сантиметрах

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Квадратное сверло или как просверлить отверстие квадратной формы разными способами

Чтобы просверлить круглое отверстие, понадобится воспользоваться дрелью и сверлом. Как это сделать — известно практически всем. Однако часто в домашнем хозяйстве возникает необходимость сверления квадратных отверстий. Для реализации этой задачи понадобится воспользоваться специальным квадратным или долбежным сверлом. Его еще называют долото или фрезой, позволяющей получать проемы соответствующей формы. Что собой представляет фреза, и как ею пользоваться, знают далеко не многие.

Конструктивные особенности и принцип работы квадратных сверл

Для сверления квадратных отверстий применяется специальная насадка для дрели. Эта насадка называется сверлом Уаттса, которая имеет форму треугольника. Главная особенность этой насадки в том, что наконечник в виде треугольника Рёло (назван в честь основателя) имеет область пересечения трех равных кругов.

Именно за счет специальной треугольной формы наконечника фрезы получается квадратная форма проема в поверхности обрабатываемого материала. Принцип получения такой формы отверстия посредством применения треугольного сверла заключается в следующем:

1. Центр треугольника движется по своей траектории, повторяя при этом движения
2. Получить такую траекторию удается за счет эллипсоидных дуг в центральной части сверла
3. Грани треугольника будут перемещаться по аналогичной траектории, повторяя форму квадрата со скругленными гранями

На основании треугольника Рёло была изготовлена специальная насадка, посредством которой можно просверлить круглое отверстие с закругленными углами. Центральные эллипсоидные дуги треугольника — это есть ось, которая не остается на месте, как в случае с обычным круглым сверлом, а перемещается по соответствующей траектории. Главный недостаток применения таких насадок заключается в том, что получаемое отверстие в виде квадрата имеет закругленные углы. Конструкция сверла Уаттса, в основе которого лежит треугольник Рёло, представлена на фото ниже.

Высверливание проема осуществляется посредством трех боковых частей, которые имеют заточку. Когда сверло начинает двигаться, центральная часть осуществляет вращательное действие, а боковые грани повторяют качательные движения.

Насадка состоит из хвостовой и рабочей части. Хвостовик предназначен для закрепления насадки в патроне инструмента, а рабочая часть осуществляет основную работу — высверливает квадратный проем. Рабочая часть состоит из головки (она же называется долотом) и спирали, как на обычном сверле. Конструктивным элементом сверла также является держатель, который представляет собой оправку. В этой оправке перемещается сверло, тем самым исключая его хаотичное движение. Оправка имеет отверстие, через которое происходит удаление стружки.

Рабочая часть имеет специальные канавки, предназначенные для отвода стружки из зоны реза. Эти канавки также снижают нагрузку на патрон, тем самым повышая эффективность реза, и уменьшая величину инерции. Принцип работы квадратного сверла показан на видео.

Классификация сверл для квадратных проемов

Название «квадратное сверло» происходит от того, какую форму отверстия насадка способна просверлить. Внешне такие сверла имеют вид треугольника (наконечник), но с их помощью удается получать проемы квадратной формы. Классифицируются рассматриваемые насадки по ряду следующих признаков:

1. Тип рабочего материала — это может быть древесина, металл или пластик
2. Материал, из которого изготовлена насадка. В зависимости от того, в каком материале необходимо получить квадратный проем, насадки изготавливаются из легированной, углеродистой или быстрорежущей стали
3. Тип производства насадок — они бывают двух видов: цельные и составного типа. Составные насадки имеют шарнирный (карданный) хвостовик, посредством которого снижается нагрузка на патрон инструмента. Сегодня карданные насадки встречаются крайне редко
4. Форма хвостовика — в зависимости от этого параметра можно использовать насадки на дрелях, сверлильных станках и прочих видах оборудования. Сверла Уаттса выпускаются с цилиндрическим, коническим и шестигранным хвостовиком. Фрезы с коническими хвостовиками устанавливаются напрямую в патрон сверлильного станка, а цилиндрические и шестигранные насадки требуют применения специального патрона для закрепления
5. Длина сверла — они бывают длинные, средние и укороченные
6. Класс точности — нормальный и повышенный
7. Диаметр — зависит от того, какой размер квадрата необходимо получить в итоге
8. Длина рабочей части — еще один важный параметр, который отвечает за возможность сверления соответствующих отверстий с разной степенью углубленности
9. Конструкция — фрезы для квадратных отверстий бывают с накладной рамкой, а также переходником или без него

Квадратные сверла отечественного производства выпускаются с соблюдением стандартов ГОСТ 886-77, ГОСТ 4010-77 и ГОСТ 10902-77. Однако большой популярностью пользуются сверла зарубежного производства, которые изготавливаются с соблюдением соответствующих стандартов. Маркировка указывается на хвостовой части фрезы, где представлена такая информация, как диаметр, материал изготовления и наименование компании.

Выбор фрезы под сверление квадратных проемов

Какие трудности могут возникнуть при выборе сверла под квадратное отверстие? Казалось бы, что никаких трудностей вовсе не возникнет. Нужно только прийти в магазин, и сообщить продавцу размер и форму проема, который необходимо получить в итоге. При покупке долбежной фрезы понадобится уделить внимание следующим техническим параметрам:

1. Производитель — рассматриваемые устройства изготавливают все современные фирмы, причем не только отечественные, но и зарубежные. Цены таких сверл отличаются в зависимости от того, кто является производителем. Не всегда высокая стоимость товара говорит о его качестве, поэтому выбирать необходимо в зависимости от того, как часто планируете пользоваться насадкой. Если часто, то лучше отдать предпочтение изделиям производителя Rapid. Китайские насадки стоят дешевле, поэтому для продолжительного применения они не рассчитаны
2. Длина сверла — зависит от того, какой глубины проем необходимо получить в итоге. Наиболее распространенные варианты фрез по длине от 160 до 225 мм
3. Размер квадратного отверстия — все зависит от поставленной задачи. Насадки в зависимости от размера оправки имеют соответствующие параметры. Надо понимать, что это один из главных параметров. Долото насадки всегда имеет меньший диаметр, чем размер оправки
4. Тип хвостовика — на этот параметр важно обратить внимание, так как закрепить сверло с конусным хвостовиком в патроне дрели не получится
5. Предназначение — в зависимости от того, какой материал планируется обрабатывать — сталь или древесину. Для стальных заготовок применяются изделия из высоколегированной и быстрорежущей стали, а для древесины выпускаются насадки из углеродистой стали
